№ п/п |
Наименование характеристики |
Значение |
||
|
1. |

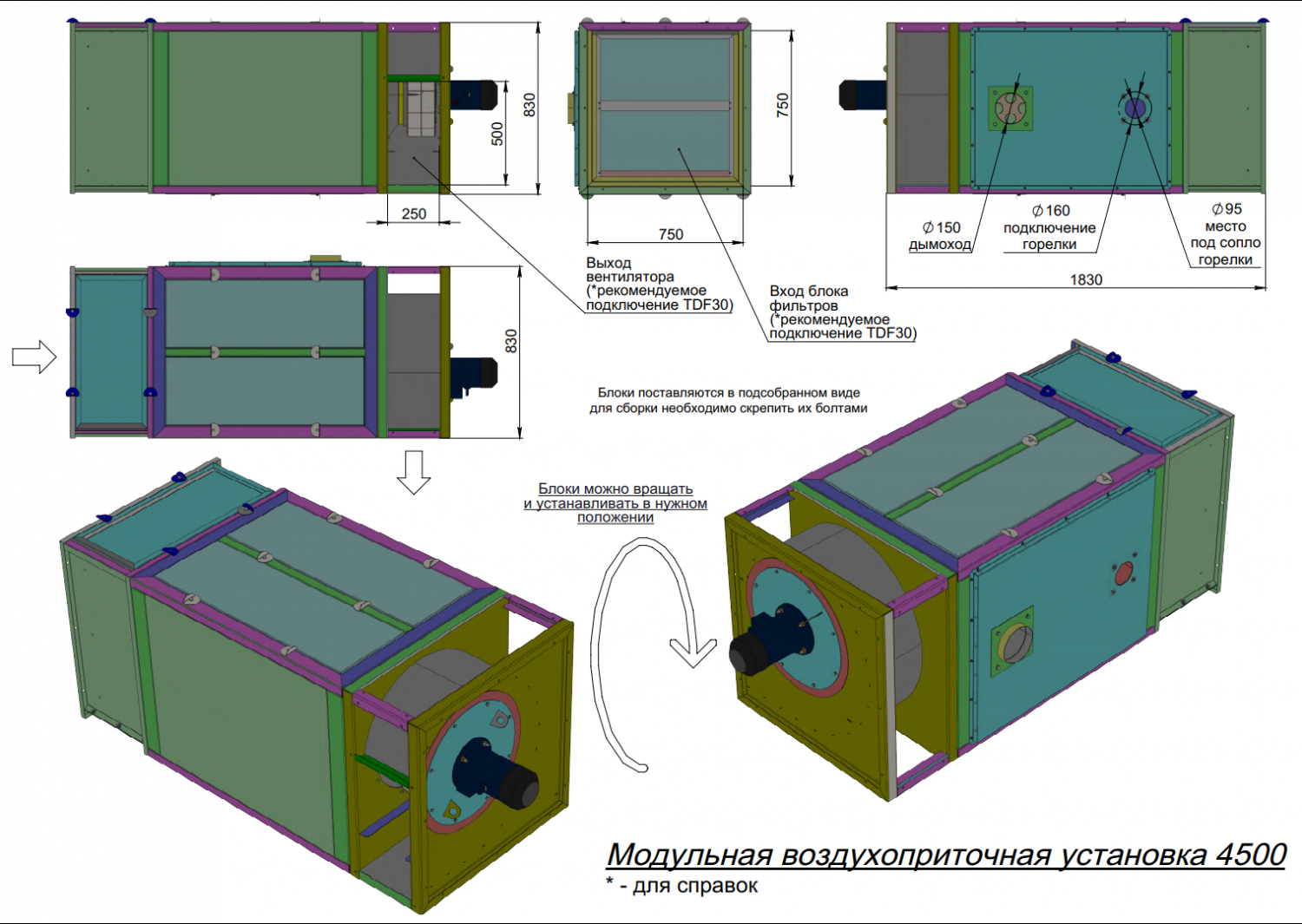

Теплообменный блок Эксперт ТБ
|
|||
|
2. |
Вид энергоносителя |
Дизельное топливо |
||
|
Природный газ |
||||
|
Электричество |
||||
|
Горячая вода |
||||
|
3. |
Вид нагревателя |
Теплообменник из нержавеющей стали с дизельной горелкой и топливной системой |
||
|
Теплообменник из нержавеющей стали с газовой горелкой и рампой (газовым мульти блоком) |
||||
|
Электрические оребрённые ТЭНы с твёрдотелыми реле |
||||
|
Водяной калорифер со смесительным узлом и насосом |
||||
|
4. |
Корпус |
Металлический, утеплённый панелями из минеральной ваты |
||
|
5. |
Дельта перегрева в режиме окраски, t |
40оС |
||
|
6. |
Максимальная температура, t |
90оС |
||
|
7. |
Мощность нагрева, кВт |
Производительность м3/ч |
Мощность без рекуператора |
|
|
4500 |
60-65 |
|||
|
9000 |
120-125 |
|||
|
8. |
Автоматика |
Датчик температуры, аварийный датчик, защищающий от перегрева |
||
|
Комплект автоматики из датчиков и клапанов с электромеханическим приводом, защищающих от перегрева и переохлаждения при применении энергоносителя в виде горячей воды и пара |
||||
|
9. |
Блок вентиляционный Эксперт
|
|||
|
10. |
Производительность при 400ПА, м3/ч |
4500 |
||
|
9000 |
||||
|
11. |
Полное давление, ПА |
300-1100 |
||
|
12. |
Вид электродвигателя |
Общепромышленный |
||
|
Взрывозащищённый |
||||
|
13. |
Мощность электродвигателя, кВт |
Производительность м3/ч |
Мощность номинальная |
|
|
4500 |
1,5 |
|||
|
9000 |
2,2 |
|||
|
14. |
Количество электродвигателей |
1 |
||
|
15. |
Обороты электродвигателя, об/мин |
1400 |
||
|
16. |
Тип рабочего колеса |
Колесо низкого давления с назад загнутыми лопатками серии ВР 86-77 |
||
|
17. |
Диаметр рабочего колеса |
Производительность м3/ч |
Диаметр, мм |
|
|
4500 |
400 |
|||
|
9000 |
540 |
|||
|
18. |
Тип крепления рабочего колеса к электродвигателю |
Быстросъёмная чугунная втулка и ступица SKF |
||
|
19. |
Блок рециркуляции (Опционально)
|
|||
|
20. |
Положение |
Окраска – сушка |
||
|
21. |
Переключение заслонки |
Электромеханический привод Belimo |
||
|
22. |
Блок предварительного фильтра
|
|||
|
23. |
Тип фильтра |
Фильтр стекловолоконный Paint Stop |
||
|
24. |
Класс фильтрации |
G3 |
||
|
25. |
Замена |
Быстросъёмная панель для доступа к фильтру |
||
|
26. |
Шкаф управления
|
|||
|
27. |
Тип подключения по ПУЭ ред. 7 |
380В, 3 фазы 0 и земля раздельно, 50ГЦ |
||
|
28. |
Световая индикация |
Сеть, работа, авария |
||
|
29. |
Тип пульта |
Общепромышленный пульт на основе ПЛК ОВЕН ПР-200 |
||
|
30. |
Класс защиты |
IP-54 |
||
|
31. |
Управление |
Кнопки и переключатели |
||
|
32. |
Режимы |
Окраска, сушка, продувка |
||
|
33. |
Управление освещением |
1 ряд светильников |
||
|
34. |
Настройка |
Через панель ПЛК |
||
|
35. |
Защита электродвигателей |
Автоматический выключатель, защищающий их от короткого замыкания, перегрузки и обрыва фазы |
||
|
36. |
Кабель |
Комплект кабелей для установки шкафа управления на расстоянии до 10м от ТВА |
||
|
37. |
Блок рекуперации тепла (Опционально для северных регионов)
|
|||
|
38. |
Тип рекуператора |
Пластинчатый рекуператор для окрасочно-сушильных камер с расширенным расстоянием между ламелями и блочной системой для удобства очистки |
||
|
39. |
Установка |
В системе воздуховодов |
||
|
40. |
КПД |
До 40% |
||
|
41. |
Блок фильтров |
Дополнительный уровень фильтрации для защиты рекуператора от краски на основе фильтров воздушных карманных ФВК класса F5 |
||
|
42. |
Система автоматического поддержания давления в ОСК (Опционально)
|
|||
|
43. |
Тип |
Система автоматического поддержания давления на основе датчика давления и частотных преобразователей |
||
|
44. |
Место установки преобразователей |
В шкаф |
||
|
45. |
Количество частотных преобразователей |
На каждый электродвигатель |
||
